清洁不锈钢

使用经过验证的清洁方法和钝化处理来保护不锈钢不生锈

不锈钢是高度耐腐蚀的-然而,不锈钢应用仍然有表面损伤的风险。在恶劣的环境中,如果不进行日常清洁和维护,长期使用可能会发生氧化、腐蚀、生锈或染色等情况。重复的机械损伤也会加速金属的降解。

所有不锈钢中铬的重量至少为10.5%。与其他钢材不同的是,正是这种铬含量创造了一种被称为被动层的防护层,可以保护不锈钢不受腐蚀。铬含量越高,耐腐蚀性能越好。不锈钢生锈当钝化层被损坏,没有足够的铬使其重新形成时发生。

清洗不锈钢系柱
不锈钢应用需要定期清洗和维护,以防止氧化、腐蚀、生锈和染色。

被动层是如何工作的?

钝化层是由于不锈钢表面的铬含量与氧气发生反应而形成的。钝化层起到保护屏障的作用,防止不锈钢进一步氧化。相比之下,普通碳钢在接触氧气时会形成氧化铁。氧化铁不会形成一个连续的层,所以它最终会脱落,使未加工的钢暴露在外面,容易发生破坏性的生锈循环。

不锈钢钝化层具有自我修复功能。如果损坏了,暴露在外的不锈钢中的铬会与氧气反应,形成新的氧化铬。只要有足够的铬存在,氧化铬层就会继续改造,保护不锈钢表面。

不锈钢腐蚀的原因

铬的局部浓度在12%或更高时,对不锈钢具有保护作用。任何降低局部铬浓度低于12%的临界值都会导致染色或生锈。不锈钢腐蚀的常见原因包括氯化物、盐酸、硫酸、铁或碳钢接触,以及高温。不锈钢有150多种等级,有些比其他的更容易腐蚀。不锈钢的耐蚀性和其他有用的性能是通过增加铬的含量,或通过添加其他元素,如钼、镍和氮来提高的。

氯化物

氧化铬对氯化物特别敏感。在盐雾暴露的沿海地区,以及在冬季使用除冰盐的地区,腐蚀会加速。化学和食品工业的成分铬含量高,以弥补经常暴露在氯、盐和其他腐蚀性物质。

强酸使钝化层不稳定。当不锈钢接触到盐酸和硫酸时,一般会发生表面腐蚀。盐酸是极酸性的,用于塑料生产。除水垢剂中含有稀释的盐酸。硫酸是一种腐蚀性化学物质,可引起严重的化学烧伤和二次热烧伤。它用于矿物加工、炼油和废水处理。在诸如下水道清洁剂之类的家用产品中发现了更多的稀释配方。亚博账号审核不过

铁和碳钢颗粒

不锈钢也可因接触而引发腐蚀碳钢粒子。来自铁或碳钢的微量颗粒会使不锈钢表面生锈。如果放任不管,锈斑可能会损害氧化铬表面,并演变成局部腐蚀,如点蚀。当不锈钢受到附近的火花或颗粒的影响时,就会发生污染焊接、切割、钻孔或研磨碳钢。

钻头上有铁和碳钢颗粒
当不锈钢受到附近焊接、切割、钻孔或研磨碳钢产生的火花或颗粒的影响时,就会发生污染。

高温

在750-1550°F范围内的高温下,不锈钢会发生一种不太常见的生锈形式。这种类型的腐蚀出现在不锈钢加热然后冷却的焊接应用中。当碳和铬结合形成碳化物时,可发生敏化作用。这导致晶界变得缺铬,氧化铬层变得不连续。热敏化有可能永远毁掉不锈钢。然而,有时可以用以下方法减轻损害热处理

不锈钢焊接
在焊接应用中,敏化使晶界失去铬含量,氧化铬层变得不连续。

处理不锈钢

使用寿命不锈钢可通过防止与腐蚀性物质接触而延长。使用不锈钢时遵循最佳做法:

  • 一定要戴干净的手套。
  • 使用不锈钢工具和部件。
  • 避免与碳钢或铁接触。
  • 不要在不锈钢附近焊接、切割、钻孔或研磨碳钢。
  • 避免与混凝土清洁剂接触。
  • 避免与氯化物溶液接触。
  • 不要使用钢棉或其他磨料擦洗垫。

人们最常犯的错误是使用腐蚀性产品来清洁不锈钢表面。禁止在不锈钢上使用以下产品:亚博账号审核不过

  • 氯清洁剂
  • 研磨清洁剂
  • 多功能清洁剂
  • 氯漂白剂

不锈钢常规清洗

不锈钢必须定期清洗,以保持金属的完整性和保持原始的外观。只要小心谨慎,并选择合适的等级,不锈钢就能免于腐蚀。如果忽视不锈钢的保养,腐蚀物质会在易损坏的表面堆积。

例行清洁步骤(每6个月执行一次)

  1. 使用软尼龙刷清除积聚的污垢。
  2. 用温和的肥皂或洗涤剂清洗。
  3. 然后用清水冲洗。
  4. 用软布、一次性抹布或鼓风机擦干。

不锈钢的保养和保养可能需要使用有害的化学物质。遵守所有与清洁或抛光剂一起提供的安全说明。确保穿戴符合职业健康和安全准则的个人防护装备。

特殊不锈钢清洗

当不锈钢变得非常脏,表面有变色或腐蚀的迹象时,常规清洗可能不再足够。下面列出了用于处理特定类型损坏的清洗方法。

不锈钢栏杆上有指纹
在不锈钢上留下的难看的指纹可以用肥皂和温水清洗。

指纹

  • 用肥皂或清洁剂和温水清洗。
  • 也可以使用商业可用的溶液或碳氢化合物溶剂。
不锈钢表面有油污痕迹
不锈钢上的油渍可以用溶剂和不刮擦布清除。

油渍

  • 使用异丙醇、丙酮或甲基化酒精。
  • 用干净的、不刮擦的布涂抹溶剂数次,直到所有痕迹都被清除。

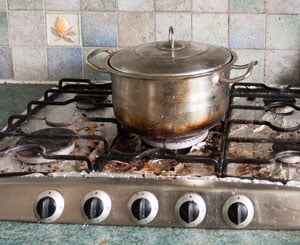

不锈钢锅上的焦渍
使用稀释的氨水或清洁剂清洗不锈钢锅和平底锅上的烧焦污渍。

燃烧在污渍

  • 浸泡在热水和稀释的氨水或洗涤剂中。
  • 用尼龙刷清除污垢。
  • 如果需要,使用精细的研磨粉,但要小心不要划伤抛光表面。
  • 用清水彻底冲洗。
不锈钢上有咖啡渍
不锈钢餐具上的咖啡或茶渍可以用碳酸钠或碳酸氢盐溶液清除。

变色,咖啡和茶渍

变色

  • 使用温和的、非研磨性的清洁剂。
  • 用软布或海绵涂抹
  • 用清水彻底冲洗。

咖啡污渍

  • 浸泡在小苏打溶液(小苏打和温水)中。

茶污渍

  • 浸泡在碳酸钠溶液中(洗涤苏打和温水)。

如果物体太大而不能浸泡,使用海绵或软布。

不锈钢系柱锈斑
局部锈斑可以用草酸溶液处理。

局部锈渍

  • 用软布涂抹草酸溶液。
  • 将溶液留在表面几分钟,以溶解污染颗粒。
  • 用清水冲洗掉所有残留的溶液。
不锈钢上的水垢
试着用醋溶液来去除不锈钢上的水垢。

水垢,水泥和灰浆飞溅

水垢

  • 将一份醋和三份水稀释,用尼龙刷涂抹。

水泥和砂浆飞溅

  • 立即将溅出的水冲洗掉。
  • 在温水中使用10%-15%的磷酸基溶液。
  • 将清洁剂均匀涂抹,等待30-60分钟,然后用碱性清洁剂或稀释的氨水中和酸。
  • 用清水冲洗。
不锈钢上的涂鸦损坏
不锈钢上的涂鸦可以用可生物降解的涂鸦清洁湿巾清除。

涂鸦

  • 使用可生物降解的涂鸦清洁喷雾剂或湿巾。
  • 避免使用刀具或硬刮工具,以免损坏不锈钢表面。
不锈钢热渍
不锈钢表面的热污渍可以用家用金属抛光剂去除。

热污渍

  • 使用国产金属抛光剂(汽车零部件的镀铬抛光剂广泛使用且有效)。
  • 处理整个不锈钢表面,以避免变色斑。
不锈钢上的凹痕
严重损坏的产品应从服务中取出,直亚博账号审核不过到进行修理或更换。

结构损伤

  • 结构损伤包括任何可见的凹痕、裂缝和断裂。
  • 严重损坏的产品应停止使用,直到可亚博账号审核不过以进行维修或更换。
  • 为了防止损坏恶化,任何明显的锈迹都应尽快清除。
不锈钢系柱腐蚀
轻微和中度腐蚀可以使用通用润滑剂或磷酸基不锈钢清洗剂来处理。

腐蚀

轻微的腐蚀

  • 使用通用润滑剂,例如wd - 40,擦拭患处。
  • 用清水彻底冲洗。

温和的腐蚀

  • 使用磷酸基不锈钢清洗剂如E-NOX清洁
  • 将清洁剂均匀涂抹,静置30-60分钟,然后喷洒碱性清洁剂等中和酸性UNO S F
  • 用纸巾将表面擦拭干净。
  • 用清水彻底冲洗。

严重的腐蚀

  • 咨询专业服务提供商(严重的防锈处理具有很强的腐蚀性)。
  • 不锈钢经过一次处理后可以用温和的硝酸钝化。

钝化过程

清洁的不锈钢表面可能会通过机械、极端高温或化学损伤再次损坏。当这种情况发生时,铁暴露在外,材料再次生锈。钝化可能需要定期进行,以防止生锈。钝化最大限度地提高不锈钢的固有耐腐蚀性能。

理想情况下,钝化层将在加工或钝化后立即形成,完全覆盖不锈钢表面。事实上,颗粒和污染物很可能会附着在表面。如果它们被允许留在那里,这些外来颗粒会降低原来保护膜的效力。钝化需要最大限度地提高不锈钢的天然耐腐蚀性,并去除表面污染。

两步钝化程序提供了可能的最佳耐腐蚀性:

1)清洁

不锈钢部分必须彻底清洗。除非不锈钢表面清洁,没有污染和水垢,否则不锈钢不能钝化。在极端情况下,在钝化发生之前,可能必须通过研磨或机械磨损或酸洗来清除杂质。

2)钝化处理

不锈钢部件浸在钝化酸浴中。可以采用三种钝化方法中的任何一种:硝酸钝化、硝酸与重铬酸钠钝化或柠檬酸钝化。钝化处理的不同取决于铬含量和机械加工特性不锈钢等级,以及规定的验收标准。

延长不锈钢的使用寿命

适当的日常护理和对更严重问题的专门清洗,可以延长不锈钢的寿命,并确保应用程序顺利运行。虽然不锈钢内置的铬含量可以防止腐蚀,但仅靠这一点是不够的。暴露在化学溶液、风化、盐或机械损伤中,都需要常规的钝化处理。钝化程序和正确的清洁方法帮助不锈钢继续作为当今商业和工业世界中最通用的材料之一发光。

Baidu
